A Microtrac cég NANOTRAC Flex készüléke dinamikus fényszórás (DLS: Dynamic Light Scattering) mérési elvén alapuló, rendkívül sokoldalú nanoszemcse-analizátor, mely képes meghatározni a szemcsék méretét, koncentrációját és molekulasúlyát is. Gyorsabb méréseket tesz lehetővé megbízható technológiával, nagyobb pontossággal és megnövelt helyességgel. Mindezt kompakt kiépítésű és forradalmian új, rögzített optikával ellátott mérőfejes DLS analizátor hajtja végre.
Az egyedülálló kialakítású és flexibilis mérőfej és a lézererősítésű detektálás alkalmazásával a NANOTRAC FLEX használója mérőcellának választhat bármely, az alkalmazás egyéb követelményeinek megfelelő mintaedényt. Széles koncentrációtartományban mérhetők a mono- vagy multi-modális minták - a szemcsék méreteloszlására vonatkozó bármely előzetes információ nélkül is. Ezt a frekvencia teljesítményspektrum (FPS: Frequency Power Spectrum) módszer használata teszi lehetővé a hagyományos foton-korrelációs spektroszkópia (PCS: Photon Correlation Spectroscopy (PCS) helyett.

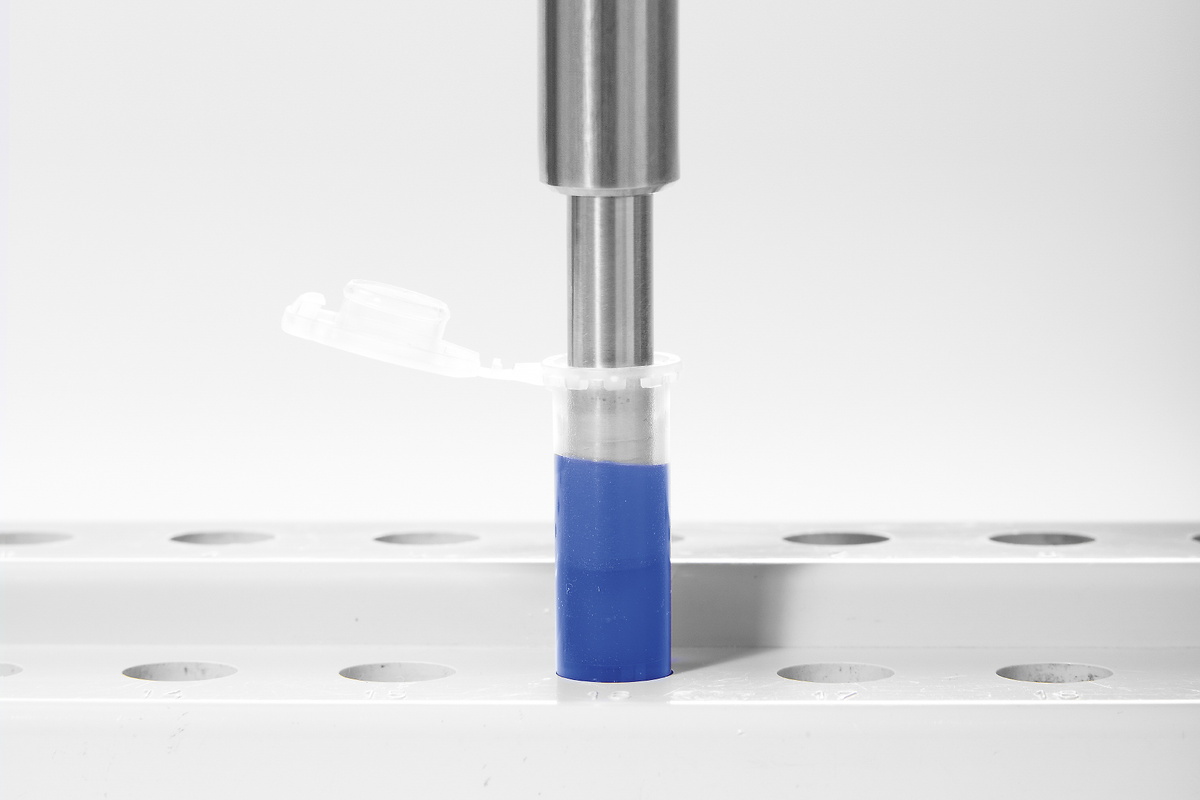

A NANOTRAC FLEX mérőfej egyedülálló kialakítása egy csepp - tehát minimális térfogatú - minta mérését is lehetővé teszi. A mérőfej 1,5 ml-es Eppendorf-csőbe is könnyen beilleszthető. A NANOTRAC FLEX használatával minden edény mérőcellává válhat, nincs szükség semmiféle küvettára. Ez lehetővé teszi a mérőfej at line vagy in line alkalmazását a szemcsék mérete növekedése megfigyeléséhez egy reakció során.
Reakció során a szemcsék diszpergálása áramoltatással vagy keveréssel történik. Ez a diszpergáló mozgás megzavarja a szemcsék Brown-féle mozgását és így dinamikus fényszórás mérése általában nem lehetséges.

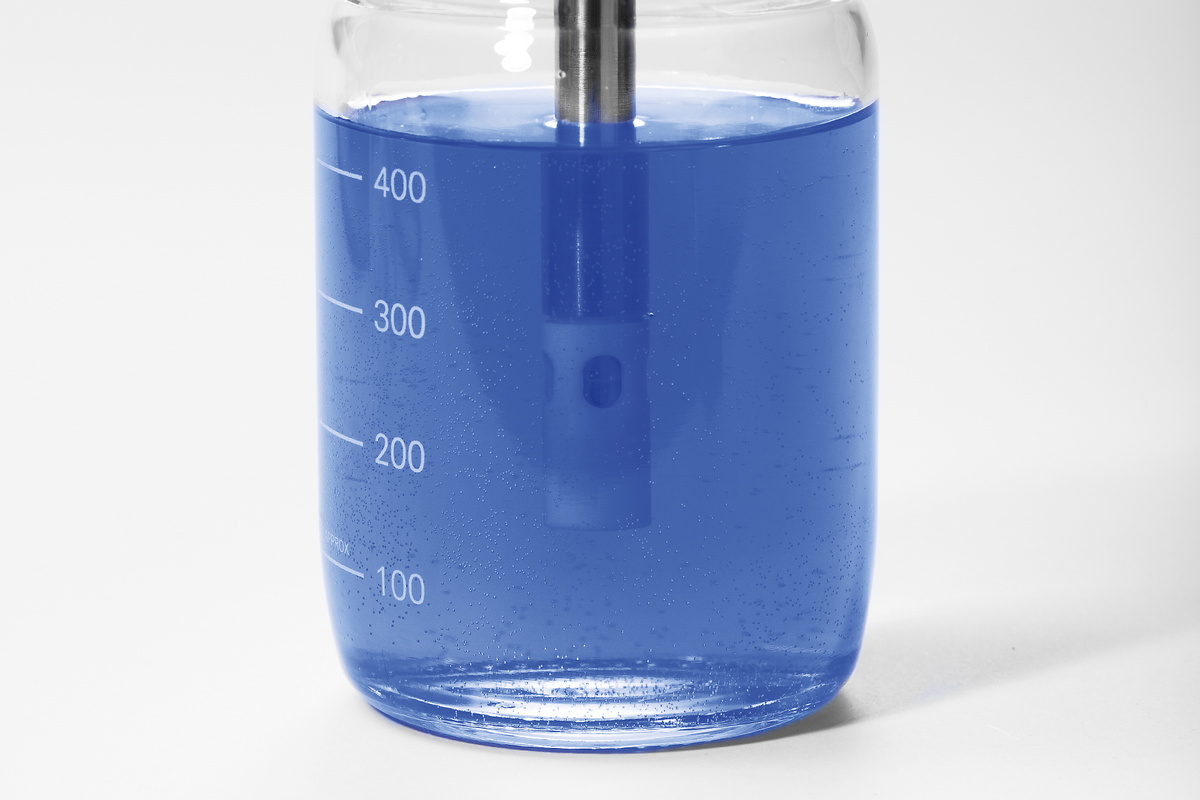

Kevert vagy áramoltatott folyadékban történő méréshez FlowGuard használata ajánlott. Ez egy speciális védőkupak a NANOTRAC FLEX mérőfej hegyén, amely részben zárt térrészt alakít ki a mérőfej körül és így megvédi a mérési felületet a turbulens áramlástól. A rajta lévő rések biztosítják a minta állandó kicserélődését, ám lelassítja a keveredését a mérőfej felszínén. Ez a kialakítás biztosítja a zárt térrészen kívüli mintára reprezentatív szemcseméret-eloszlás helyes meghatározását.
A mérőfej ilyen kialakítása mono- vagy multimodális minták széles koncentrációtartományban történő mérését teszi lehetővé - a szemcsék méreteloszlása bármely előzetes ismerete nélkül is. A mérőfej nagyon egyszerűen és gyorsan is tisztítható bármilyen minták mérései közben. Ugyanakkor a felhasználó többféle mérőcella közül is válogathat, hogy megfeleljen az alkalmazás követelményeinek.
The STABINO ZETA provides very fast, precise, and reproducible zeta potential measurements due to its high resolution and data point density, respectively. The STABINO ZETA can measure the zeta potential of particles in a range of 0.3 nm to 300 µm, with a concentration range of up to 40% by volume.
Thanks to the unique measurement technology, the STABINO ZETA can determine five parameters simultaneously within a few seconds. In combination with Microtrac’s DLS analyzer, NANOTRAC FLEX, the size can be measured at the same time, in the same sample.
In addition, the STABINO ZETA has a built-in titration function where all the parameters are analyzed simultaneously at every dosage step. The determination of the isoelectric point is one of the possibilities of titration and is completed within a few minutes.
A sokoldalúság a dinamikus lézerfényszórás (DLS) nagy erőssége. Ez teszi alkalmassá a módszert kutatási és ipari alkalmazásokban egyaránt, pl. gyógyszerek, kolloidok, mikroemulziók, polimerek, ipari ásványok, tinták és sok más egyéb vizsgálatában.
gyógyszerek
emulziók
acél
Látogassa meg Alkalmazási adatbankunkat a szemcseanalízis legjobb megoldása érdekében!
The DIMENSIONS LS software comprises five clearly structured Workspaces for easy method development and operation of the NANOTRAC instrument. Results display and evaluation of multiple analyses are possible in the corresponding workspaces, even during ongoing measurements.
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
| Módszer | visszaszórt irányú, lézererősített detektálás |
| Számítási módszer | FFT teljesítményspektrum |
| Mérési szög | 180° |
| Méréstartomány | 0,3 nm - 10 µm |
| Mintacella | Külső mérőfej (in situ mérés) |
| Zéta-potenciálmérés | - |
| Molekulasúlymérés | igen |
| Molekulasúly méréstartomány | <300 Da -> 20 x 10^6 Da |
| Hőmérséklettartomány | +4°C - +90°C |
| Hőmérséklet helyessége | ± 0,1°C |
| At line / in line mérés | igen |
| Reprodukálhatóság (méret) | =< 1% |
| Mintatérfogat (méret) | egy csepp – ∞ |
| Koncentrációmérés | igen |
| Mintakoncentráció | 40 %-ig (mintától függően) |
| Oldószer | víz, poláros és apoláros szerves oldószerek, sav és bázis |
| Lézer | 780 nm, 3 mW |
| Páratartalom | 90 %, nincs páralecsapódás |
| Méretek (szél x mag x mély) | 180 x 300 x 260 mm |
A NANOTRAC FLEX nanoszemcseméret-analizátor mérőfeje Y-sugárosztóval ellátott optikai szálból áll. A lézerfény a mérőfej ablakához közeli mintatérfogatra van fókuszálva. A nagy visszaverőképességű zafír ablakról a lézerfény egy része visszaverődik a fotodióda detektorba. A lézerfény a mintába is behatol és annak szemcséin 180 fokban szóródó része ugyanebbe a detektorba jut vissza.
A mintán szóródott fény optikai jele viszonylag kicsi a visszavert lézerfényéhez képest. A visszavert lézerfény hozzáadódik a mintáról szóródó fényhez és nagy amplitúdójával felerősíti az eredetileg kis amplitúdójú szórt fényt. Ez a lézererősítésű detektálási mód akár milliószorosára is erősítheti a jel-zaj arányt a többi DLS mérés, pl. foton-korrelációs spektroszkópia (PCS) és NanoTracking (NT) módszer érzékenységéhez képest.

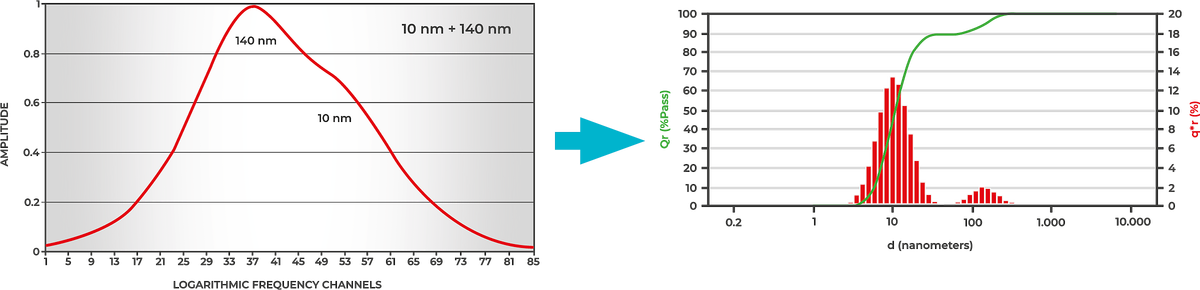

Ezt a lézererősítéssel mért (időbeli) detektorjelet gyors Fourier-transzformáció (FFT: Fast Fourier Transform) számítási módszerrel a jel frekvenciatartománybéli teljesítményspektrumává (az időbeli jel autokorrelációs függvénye Fourier-transzformáltjává) alakítják, majd ezt a frekvenciaskálán lineáris függvényt logaritmikus skálájúvá alakítják, az ehhez a függvényhez illesztett görbékből adódik azután a szemcsék méreteloszlása. A lézererősítésű detektálás és a jel frekvencia teljesítményspektruma számítása kombinálása mindenféle - szűk, széles, mono- vagy multi-modális - szemcseméret-eloszlás robusztus számítási lehetőségét anélkül biztosítja, hogy előzetes információra lenne szükség a görbeillesztési algoritmusra vonatkozóan - ahogy ez a PCS módszernél szükséges.
A Microtrac cég lézererősítésű detektálási módszere érzéketlen a minta szennyezései okozta jeltorzulásokkal szemben. Hagyományos PCS készülékeknél vagy meg kell szűrni a mintát vagy bonyolult (többször ismételt, rövid mérésekkel létrehozott) mérési eljárással kell kiküszöbölni ezeket a torzulásokat.
1. detektor | 2. visszavert lézersugár és szórt fény | 3. zafír ablak | 4. Y-sugárosztó | 5. GRIN lencse | 6. minta | 7. lézersugár optikai szálban | 8. lézer
1. Méreteloszlás becslése | 2. Becsült szemcseméret számítása | 3. Méreteltérési hiba számítása | 4. Becsült méreteloszlás korrekciója | 5. 1-4. lépés ismétlése minimális hibáig | 6. Minimális hibájú a legjobb illesztés
Műszaki változtatás és tévedés joga fenntartva.
